晶粒度表示晶粒大小的尺度。金屬的晶粒大小對金屬的許多性能有很大影響。晶粒度的影響，實質是晶界面積大小的影響。晶粒越細小則晶界面積越大，對性能的影響也越大。對于金屬的常溫力學性能來說，一般是晶粒越細小，則強度和硬度越高，同時塑性和韌性也越好。
一般情況下測定平均晶粒度有三種基本方法：比較法、面積法、截點法。
1.比較法
比較法不需計算晶粒、截矩。與標準系列評級圖進行比較，用比較法評估晶粒度時一般存在一定的偏差(±0.5級)。評估值的重現性與再現性通常為±1級。
2.面積法
面積法是計算已知面積內晶粒個數，利用單位面積晶粒數來確定晶粒度級別數G。
面積法的晶粒度關鍵在于晶粒界面明顯劃分晶粒的計數。
面積法在顯微圖片或毛玻璃屏幕上顯示的金相圖片上刻畫一個已知面積的圓或矩形。（一般5000mm2的面積比較方便計算)。
選擇一個至少能截獲50個晶粒的放大倍數
但測量環中晶粒的數目不能超過100

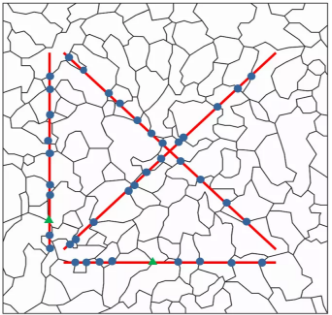

3.截點法
通過計算一條或更多條至少能獲得50個截點長度的直線與晶粒的截點數獲得的。
為了獲得合理的平均值，應任意選擇3~5個視場進行測量。

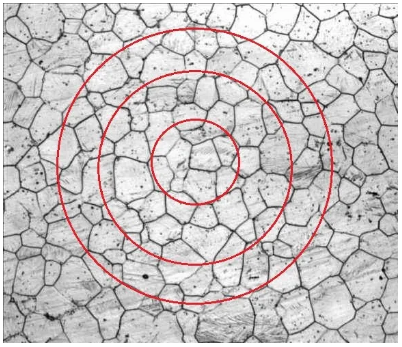

三圓截點法是測定工業用鋼的平均晶粒度級別的特定方法。
試驗表明，每個試樣截點計數達500時，常獲得可靠的精確度。
測量網格由三個同心等距，總周長為500mm的圓組成。將此網格用于測量任意選擇的至少五個不同視場上。
測量網格通過三個晶粒匯合點時，截點計數為2個，產生的誤差較小。
金相圖具體案例分析
以上只是大致的測定方法太過籠統，如果真的拿到一個具體的微觀照片，我們?cè)撛趺醋瞿兀肯旅嫖覀儊?lái)看一下具體操作與計算方法。
1、確定照片的放大率
先測量微觀照片的尺寸，長度或?qū)挾冗x擇其一，然后測量出試樣的實際長度或者寬度
放大率=圖片距離/實際距離
2、找出晶粒度級別數
計算出放大率之后就可以確定晶粒度級別數。首先要計算出試樣中的晶粒數。
晶粒數=完整的晶粒數+0.5倍的部分晶粒。完整晶粒的晶界都是可觀察到的。
其次計算出實際面積，實際面積=圖片長/放大率 x 寬/放大率
根據ASTM標準中的計算公式：N=2（n-1）其中N是指放大100倍下每平方英寸的晶粒數，n是指晶粒級別數。進行單位換算之后可得到N的值。最后可計算出晶粒級別數n。
3、計算出平均晶粒直徑
平均晶粒直徑=試樣的實際長度/截取部分的晶粒數
實際長度=截線長度/放大率
